PRODUCT INTRODUCTION
光伏二次設備主要包含電能質量在線監測裝置、防孤島保護裝置、故障解列裝置等。

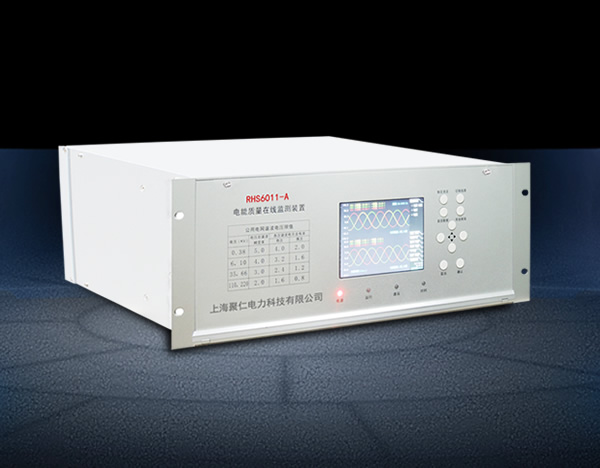

電能質量在線監測裝置
隨著新能源的發展，大量的分布式發電系統接入配電網。分布式光伏并網發電系統運行中會向配電網注入諧波和直流分量，對配電網的安全運行和用電設備的正常工作造成的危害與影響不斷增加，造成配電網質量問題日益突出。電能質量在線監測裝置集諧波分析、閃變測量、功率測量、不平衡測量與故障錄波、事件記錄等功能為一體，并記錄穩態數據和暫態數據。快速采集、準確分析各種電力參數，對電能質量各項指標進行監測、評定。電能質量在線監測裝置集成了豐富的通信接口，利用靈活的通信形式與后臺軟件，構成電能質量監測與管理系統。
查看詳情

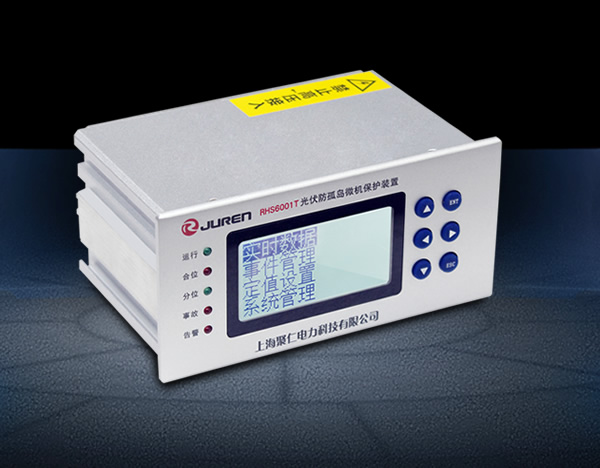

防孤島保護裝置
防孤島保護裝置適用于400V電壓等級的光伏電站的小電源并網供電系統。在發生孤島現象時,可以快速切除并網點，使本站與電網側迅速脫離，從而保證整個電站和相關維護人員的生命安全。防孤島保護裝置主要是解決當非計劃性孤島效應存在時，為了保證安全而跳開并網點開關，可組屏安裝也可在開關柜就地安裝。
查看詳情

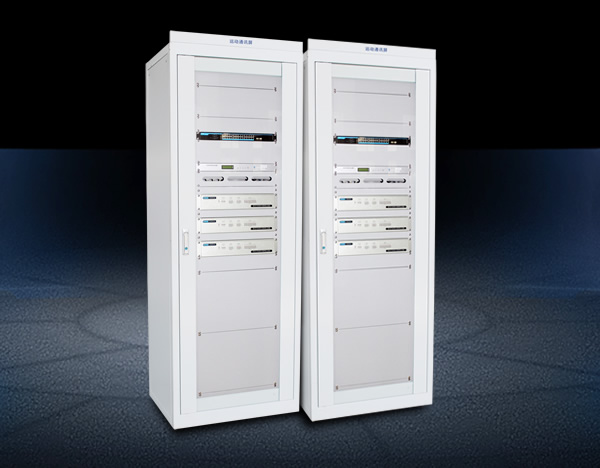

遠動通訊屏
遠動通訊屏主要用于光伏電站、開閉所、配電房等，用于光伏項目時，剛安裝于光伏二次預制艙內。能與間隔層各種智能設備進行數據交換、定點對時，也可以向后臺系統、調度中心發送各種遙測、遙信信號，可以接收后臺系統或者調度中心的各種遙調、遙控信號，實現對開閉所、變電站、配電房的自動化控制。遠動通訊屏由包含通訊管理機、GPS衛星時鐘、網絡交換機、模擬防雷器，信號防雷器等組成。
查看詳情

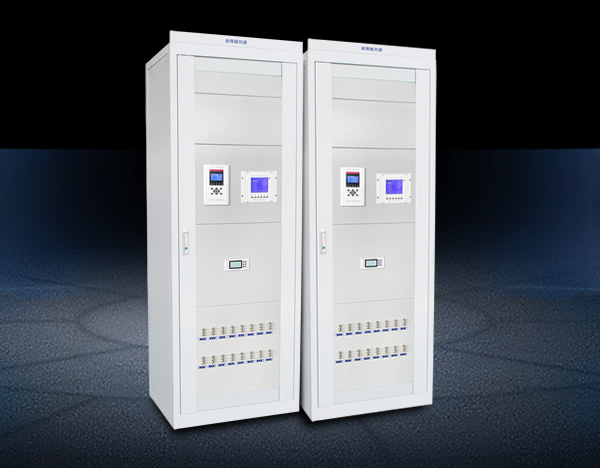

光伏故障解列屏
故障解列屏用于水力發電、火力發電和光伏發電等一些發電項目上，安裝于光伏二次設備預制艙內。主要由故障解列裝置構成，其作用是當光伏電站出現故障時，為了避免光伏電站的故障影響到電網，可快速可靠的跳開并網開關，將光伏電站與電網分離開，避免對電網造成不必要的沖擊。
查看詳情
電能質量在線監測裝置采用液晶顯示
在線式電能質量監測裝置具有豐富的人機接口界面

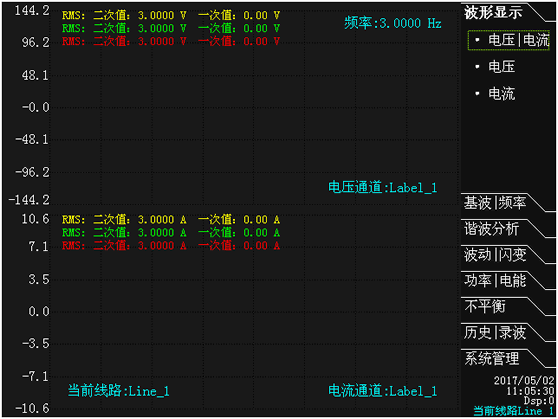

01選擇波形顯示主菜單后系統會有：電壓|電流，電壓，電流三個 子菜單，選擇"電壓|電流"子菜單同時查看電壓和電流的波形數據， 在此界面ABC 三個通道組合在一起顯示。黃色標識A 相波形圖，黃色 標識B相波形圖，紅色標識C相波形圖。

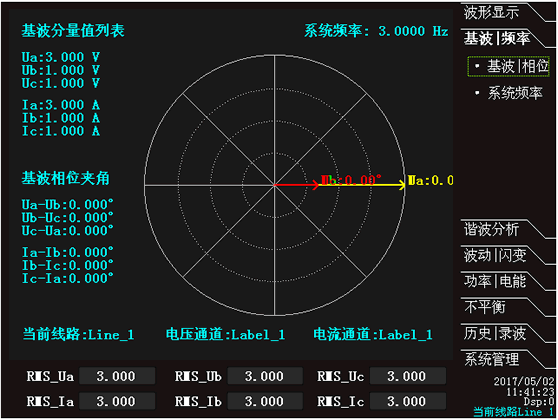

02選擇電能質量在線監測裝置的"基波|頻率"主菜單時顯示"基波|頻率"界面，界面顯示 A、B、C 三相的電壓、電流基波分量，相位圖顯示 A、 B、C 三相電壓、電流相位角圖。

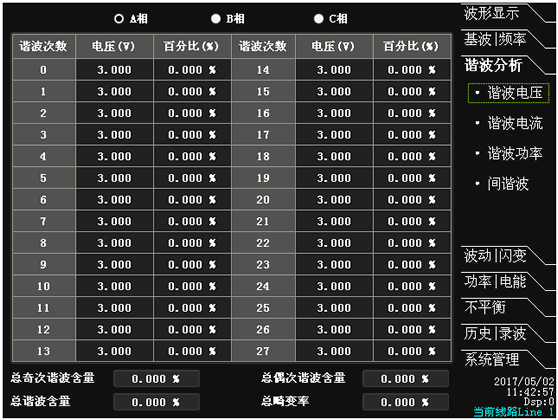

03選擇"諧波分析"主菜單時裝置將以表格的形式顯示單相電壓或電流2~100的諧波有效值、諧波含量的百分比、諧波功率，以及5Hz至2500Hz間諧波。表格中顯示的為2~100次諧波電壓的有效值以及諧波的含量百分比。其中0次為該電壓通道中所包含的電壓直流分量，1次為該電壓通道的基波電壓有效值。電能質量在線監測裝置界面下方顯示了電壓通道的總奇次諧波含量、總偶次諧波含量、總諧波含量、總畸變率。

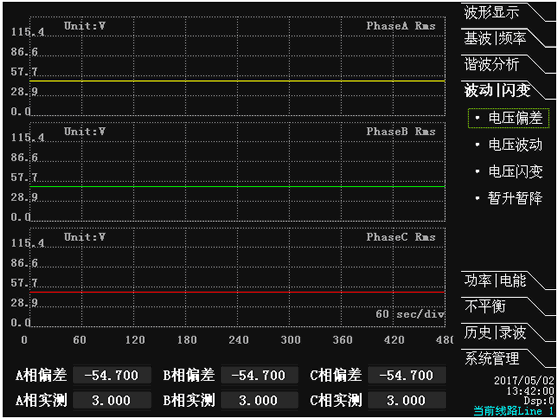

04當選中電能質量在線監測裝置的"波動|閃變"主菜單 ，然后選中"電壓偏差"子菜單時， 窗口左側將顯示三相電壓均方根值隨時間變化的曲線圖，如圖 6.10 所示。左側視圖區域從上向下分別顯示 A、B、C 三相電壓均方根值 曲線圖，曲線圖顯示了最近的 1~480 秒時間段內的均方根值曲線。 最下側顯示當前 A、B、C 三相電壓的偏差值，以及當前電壓均方根 值的實測值。

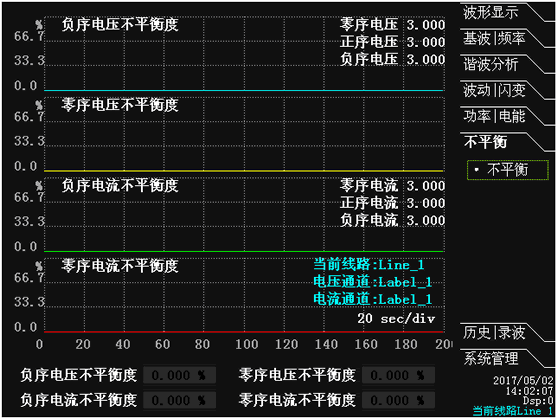

05電能質量在線監測裝置中的三相不平衡主要用電壓、電流負序基波分量或零序基波分量與正序基波分量的方均根值百分比表示。主要顯示最近 200 秒內的不平衡度曲線，以及負序電壓、電流不平衡度和負序、零序電流不平衡度的實時值。

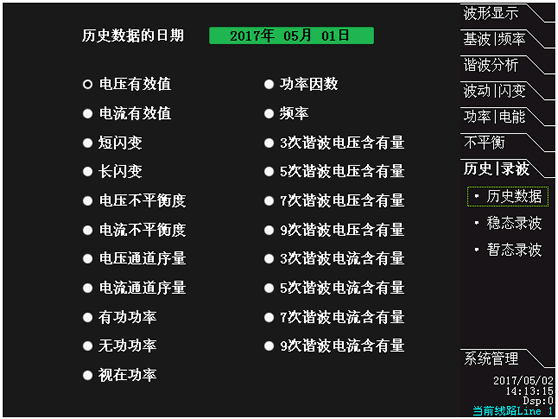

04"歷史數據"界面主要記錄了電能質量在線監測裝置的歷史統計數據，主要包括：A、B、C 三相 電壓有效值、電流有效值、電壓不平衡、電流不平衡、第三、五、七、 九次諧波電壓含有率、諧波電流含有率的值、有功功率、無功功率、 視在功率、功率因數的值，以及頻率和閃變的值。可以查看最近365 天內的統計數據。
